一、方案背景

食品加工、藥品制造、電子制造等生產車間，化工廠、水電站、實驗室、醫藥環境、倉儲環境等場景，溫濕度的變化直接或間接影響生產效率、產品質量、設備可靠性以及員工的健康和安全，因而需要搭建一套溫濕度監測系統，以便實時掌握生產環境中的溫度和濕度。

二、方案概述

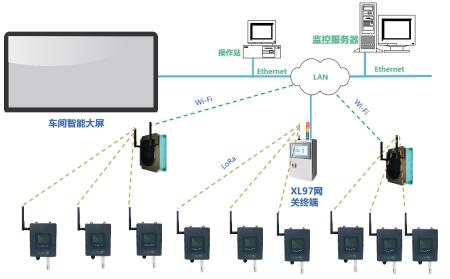

本方案系統按三層結構設計：感知層、網絡層、平臺層。并在現場重點出入口設置大屏顯示及聲光報警點。

>>>感知層

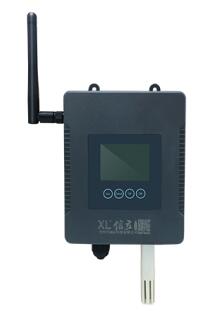

要實現精準的溫濕度感知，需要配置高精度的溫濕度傳感器。本方案采用XL51TH無線溫濕度傳感器作為感知層的核心，精度可達±0.3℃、±3%RH，實時監測，最大程度精準反映現場溫濕度情況。

性能特點：

·

寬量程：溫度范圍-40~120℃，濕度范圍0~100%RH

高精度：精度可達±0.3℃、±3%RH

低功耗：最大功耗＜5W

配置便捷：現場可通過手機APP直接配置參數

實時顯示：配備顯示屏，可實時了解監測點當前溫濕度

無線傳輸：可選LoRa、WiFi、4G傳輸，免布線，更靈活

供電方式可選：可選外接電源供電或電池供電

>>>網絡層

方案一：LoRa傳輸

根據現場實際情況，部署XL906物聯網關或XL97網關終端，XL51TH無線溫濕度傳感器通過LoRa無線傳輸數據至網關，網關可選Ethernet、Wi-Fi、4G等多種方式將溫濕度數據傳輸至監控平臺。這種低功耗、長距離的通信方式非常適合用于大規模工廠或倉儲設施的數據采集和傳輸。

方案二：Wi-Fi傳輸

XL51TH無線溫濕度傳感器支持直接通過Wi-Fi接入服務器，無需另外配置網關設備。這種方式適用于小型工廠、車間或?qū)嶒?yàn)室等監測規模較小、且覆蓋Wi-Fi的場景，能夠快速建立連接，將數據傳輸至服務器。

>>>平臺層

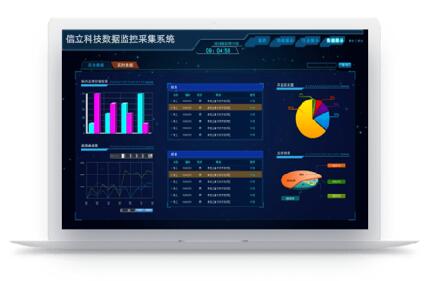

信立科技提供強大的監控平臺，用于數據的存儲、分析和可視化呈現：

實時監控：監控平臺實時顯示現場監測點溫濕度數據，用戶隨時掌握當前情況；

報警通知：系統支持自定義報警閾值，一旦數據超出規定范圍，系統將通過微信、短信等方式發送報警通知，幫助用戶及時采取行動；

多端訪問：采用HTML5實現多端一體化的WEB訪問，完美支持移動端、PC端訪問數據；

數據存儲和分析： 所有采集的溫濕度數據都會被安全地存儲在云服務器上。用戶可以隨時訪問歷史數據，并使用統計分析工具來識別潛在問題或趨勢。

報告和可視化：平臺提供了可視化的圖表和報告生成工具，有助于用戶更好地理解數據趨勢和分析結果，并可導出報告，方便與團隊或合作伙伴共享信息。

三、方案價值

提升生產質量：穩定的溫濕度條件有助于提高制造過程的穩定性和產品質量，減少次品率；

提高設備可靠性：監測環境條件有助于預防設備過熱、腐蝕和故障，延長設備壽命，提高生產效率；

提供決策依據：系統記錄和存儲溫濕度數據，可生成報告供管理人員審查和決策，有助于持續改進和決策制定；

提升用戶體驗：通過監控平臺，用戶可以輕松訪問和分析溫濕度數據，提高了用戶體驗和數據可視化的便利性；

高度可擴展性：信立溫濕度監測系統具有高度的可擴展性，可滿足不同行業和應用的需求，從而提供了廣泛的適用性。
