01功能概述

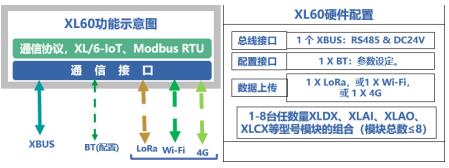

XL60無線采集裝置，由一臺主機模塊和多臺I/O模塊組合而成。可采集現場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。

l 手機APP配置，現場即設即用

l LoRa、WIFI、4G三種通信可選

l 采用信號隔離器可從原控制系統獲取信號

l 可為用戶定制開發通信協議。

02功能應用

信號采集：XL60無線采集裝置可采集工業現場模擬、開關量，輸出模擬、開關量，可選多種無線通訊方式和通信協議。

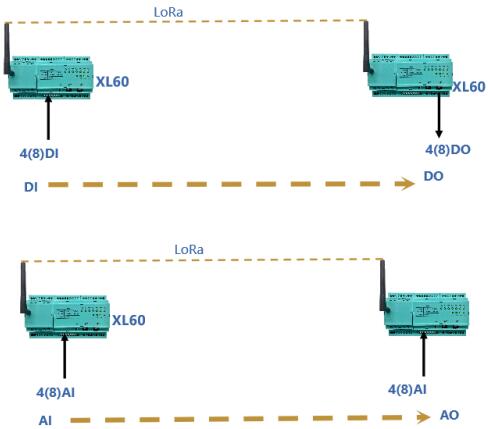

信號透傳：兩臺XL60無線采集裝置，可將石油、化工、冶金等現場儀表的電流、電壓、開關等信號，無線對傳到PLC或控制、顯示儀表，減少直接敷設電纜傳輸信號的麻煩和施工成本。

應用場景：

采集生產機臺空壓機、制冷機等各種設備的運行信號。

用于報警信號，遠程啟、停信號的無線遠傳。

作為RTU，用于管網、水源井、水池、換熱站、泵站等場景采集壓力、溫度、液位、流量、設備運行信號。

03傳輸方式應用

• LoRa傳輸應用

LoRa頻段可按不同國家、地區規定供貨。

需選XL90或XL95物聯網關作為無線接收端，進行協議轉換，數據轉發。

物聯網關通過Ethernet(以太網)或RS485，上傳數據至監控平臺、PLC、觸摸屏、控制器等設備，支持MQTT、 Modbus、API、寫數據庫等通信協議。

應用場景：

工廠、車間、園區等場景的設備運行信號、工藝參數（溫度、壓力、位移、轉速、計數、PH值等）采集傳輸。
